JPK系列鼓风机自控系统是我公司开发的由风机就地仪表控制柜与计算机组态共同实现多功能控制系统。既可在计算机上进行全自动控制也可由仪表柜实现基本的手动控制功能。做到风机控制方式灵活可靠，使用方便。
二、仪表柜控制

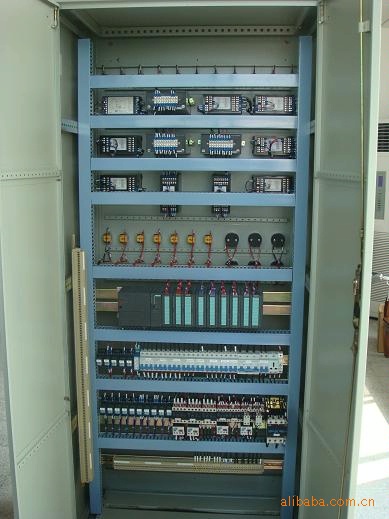

风机各温度、压力、振动、位移、转速、阀门开度等测点通过传感器将信号接至仪表柜各仪表，通过仪表实现了测量值实时显示并传送至PLC，可对相关报警、停机值进行设定。电控部分通过转换开关及启动、停止按钮，可实现主电机就地控制及远控，油泵、电加热、液偶辅助泵的启动及停止。

三、PLC程序及计算机组态控制

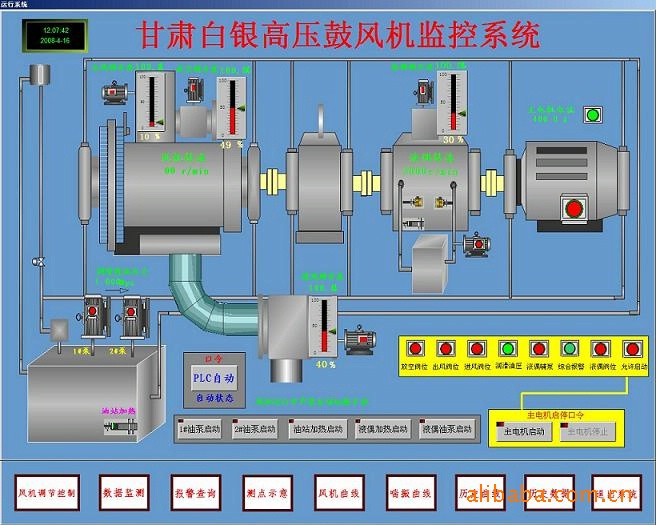

    计算机开机后系统自动运行甘肃白银高压鼓风机监控系统并显示自控系统“风机调节控制”画面（如图一）。各画面下方有“风机调节控制”、“数据监测”、“报警查询”、“测点示意”、“风机曲线”、“喘振曲线”、“历史曲线”、“历史数据”、“退出系统”几个按钮。点击相应按钮可切换至相应的画面。

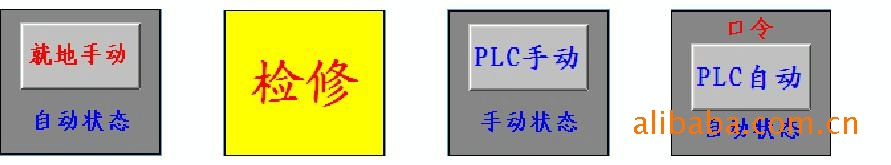

    “风机调节控制”画面用于对风机启停运行过程的各项控制及控制模式的选择进行操作的主控画面。控制模式主要有“就地手动”、“检修”、“PLC手动”、“PLC自动”四种选项（画面如图二）。“就地手动”状态时风机启动、停止，油站油泵运行、电加热控制，液偶辅助泵及电加热等主控功能可在仪表柜上实现，而电脑处于禁止控制状态。“检修” 状态时风机启动、停止，油站油泵运行、电加热控制，液偶辅助泵及电加热等主控功能仪表柜、电脑均处于禁止控制状态。

图一

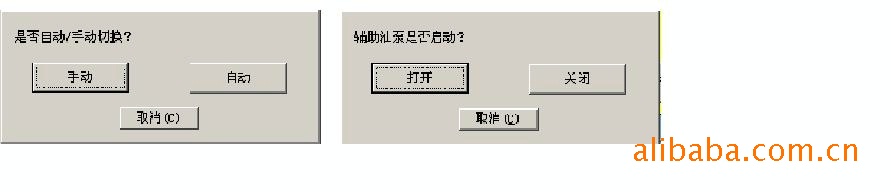

　　　“ＰＬＣ手动” 状态时风机启动、停止，油站油泵运行、电加热控制，液偶辅助泵及电加热等主控功能可在电脑用鼠标选择并点击各控制状态按钮进行电脑界面的手动控制，在鼠标点击相应控件时会弹出一些选择提示菜单（如图三）以防误

图二

　　　　　　　　　　　
图三
操作。此状态主要用于开机前及检测风机各控制状态是否正常用。
“ＰＬＣ自动” 状态是用户主要要使用的一种工作状态，也是风机正常运行使用模式。当风机运行前各项检测工作正常，仪表柜上电各参数正常，将仪表柜“就地/检修/PLC联锁”转换开关调至“PLC联锁”档后，电脑即显示“PLC自动”如显示“PLC手动”请用鼠标选择并点击使切换至“PLC自动”。在“PLC自动”状态下润滑油站油泵、电加热控制，液偶辅助泵及电加热等主控功能将按照PLC程序设计逻辑自动运行（润滑油站油泵可实现联锁控制，当主泵工作压力不足时备泵将自动投入运行，主泵、备泵切换由仪表柜“1#联锁/2#联锁”转换开关切换，站电加热根据油站油箱温度高低而自动启动停止。液偶辅助泵开机前自动投入，当主机运行，其主泵同时运作，液偶进口压力高于设定值后液偶辅助泵自动停止，液偶进口压力低于设定值后液偶辅助泵又自动开始工作）。站油泵、液偶辅助泵工作后，主控画面主电机充许启动条件中的润滑油压、液偶辅助泵指示灯变成绿色，表示条件正常。用鼠标拖动控制滑块将液偶阀位调至5%以下、放空阀开至90%以上、出风阀位关至90%以上、进风阀位在7%至15%之间时阀位条件指示灯也将变绿。当仪表柜上报警、停机闪光报警装置无异常时，主控画面综合报警条件指示灯变绿，如没有变绿，可能因因仪表柜记忆了报警状态，请按“复位按钮”消除报警状态。当主控画面中“放空阀位”、“出风阀位”、“进风阀位”、“润滑油压”、“液偶辅泵”、“综合报警”、“液偶阀位”指示灯变绿，同时“充许启动”指示灯变绿，说明主电机启动条件以具备，输入口令，点住“主电机启动”按钮至主电机启即完成风机启动。

图四
     “数据监测”（图四），分类列出了系统运行中的“风机数据”、“增增速机数据”、“油站数据”、“电机数据”、“液偶数据”、“综合数据”各项参数的实时值及控制状态的显示。

图五

     “报警查询”（图五），实时显示并记录风机运行出现的异常报警参数。操作人员应经常查“报警查询”项，如有新的报警记录应及时分析原因并予以处理。

图六

    “测点示意”（图六），系统的显示了D1100高压鼓风机各监控点的位置及实时的显示测量值状态值。方便操作人员熟悉风机的基本构造，了解风机特性，快速熟
练的操作风机。
